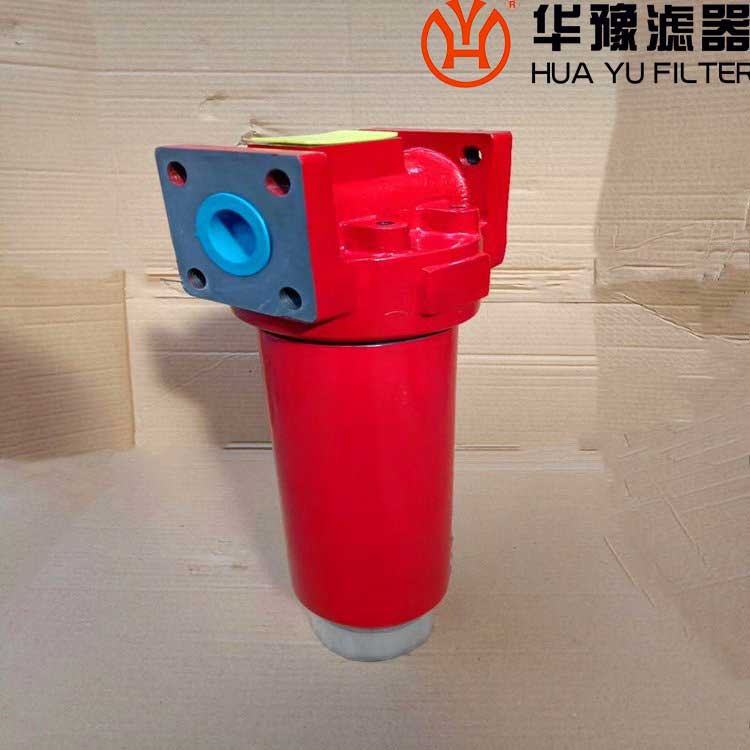

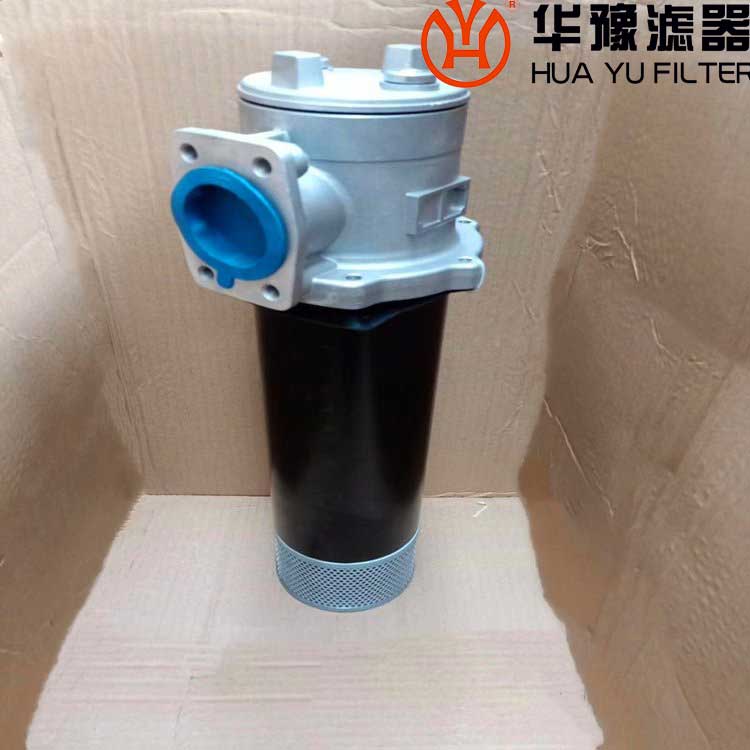

華豫生產ZL12C-122/10磁性吸油過濾器

產品型號:0

產品類別:壓力管路過濾器

應用范圍:

設備咨詢索取報價

0373-2611789 / 0373-2638798

分享到：

產品介紹

該系列過濾器具有手動自封閥，在更換濾芯時，應關閉自封閥，使油箱中的油液不會流出，安裝時過濾器應浸入油面以下，若自封閥沒有完全打開，切勿起動泵，否則會引起泵的吸空現象。
該過濾器設有濾芯污染堵塞發訊器，當濾芯被污染物堵塞到出油口真空度為0.018MPa時發訊器便發出訊號，應及時更換或清洗濾芯，以免泵出現吸空等故障。

技術參數

回油過濾器的安裝步驟

1、安裝回油過濾器安裝連接方便，簡化系統管路：本過濾器直接安裝在油箱蓋板上，過濾器濾頭露在油箱外，回油筒體浸入油箱內，進油口設有管式與法蘭式連接，從而簡化了系統管路，使系統布置較為緊湊，安裝連接更方便。

2、安裝回油過濾器設置濾芯污染發訊器，油路旁通閥，提高液壓系統的可靠性：當濾芯被污染物堵塞或系統液溫過低，流量脈動等因素造成進油壓力為 0.35MPa時，發訊裝置便發出訊號指示。應及時更換濾芯或提高油液溫度。如此時不能馬上停機處理這些故障時，設在濾芯下部的旁通閥自動開啟工作時（旁通閥開啟壓力為0.4MPa），以保護過濾器及液壓系統正常工作。

3、安裝回油過濾器設計采用直回濾油，使更換濾芯或向油箱加油非常方便：只需旋開過濾器濾蓋（清洗蓋）即可更換濾芯或向油箱加油，并在濾頭設有2只M18×1.5油口，可在任何一方安裝安裝發訊器或系統中少量油液回游油箱過濾只用。
